PCI-JTAG测试卡说明书

特性简介

1、支持JTAG.NET测试软件系统进行JTAG相关的测试、软件加载以及研发调试的各项功能。

2、支持JAPE对ARM/DSP/AVR等嵌入式系统的高速加载。

3、支持被测试板卡的工作电压从1.2V到5V

4、使用计算机的PCI插槽

5、提供2x5的接头连接到被测试板卡

6、支持最高频率50MHz

7、支持线路延迟补偿

基本功能介绍

PCI-JTAG测试卡是诚迅边界扫描科技有限公司开发的高性能JTAG控制器。该控制器可以完成板卡测试、软件烧写等多种功能。尤其是对速度要求非常高的场合，例如：手机软件加载。使用该控制器可以完成每秒2MByte的下载速度。完成1MByte的烧写仅需要1.5秒左右。因此，完成普通的手机软件烧写不到30秒即可完成。另外，高复杂板卡的测试也需要高性能的板卡来完成。否则将极大的影响测试的产能。

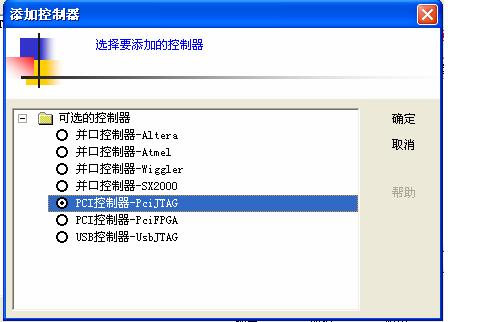

在JTAG.NET系统中可以直接选择对应的控制器，见如下界

基本技术参数

工作电压           1.2V - 5V

工作电流           < 15mA

驱动电流            约5mA

工作温度           0 - 70℃

电缆长度           < 1.5m（可定制）

供电方式           被测板取电

TCK最高频率        50MHz

频率设置分辨率     2MHz（最大间隔）

接口电平           CMOS

相位补偿最小精度   180度

延时补偿能力       10个TCK周期

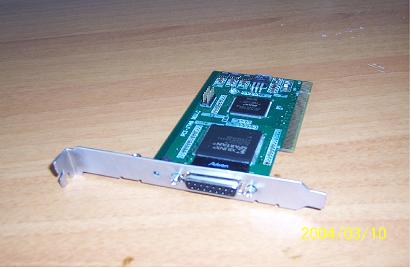

外观与使用方法



GPSM的信号定义

10PIN接口插座和排线插头的引脚位置示意图

信号定义

加载口引脚	JTAG模式	信号定义
1	TCK	边界扫描测试时钟
2	GND	与被测板的连接地
3	TDO	边界扫描的测试数据输出
4	VCC	边界扫描接口信号工作电源（用于提供接口信号电源）
5	TMS	边界扫描模式控制信号
6	-	接口悬空信号
7	TRST	边界扫描测试复位信号
8	OUT1	测试输出控制信号(用于控制边界扫描芯片相关信号)
9	TDI	边界扫描测试数据输入信号
10	GND	与被测板的连接地
