特性简介

1、支持JTAG.NET测试软件系统进行JTAG相关的测试、软件加载以及研发调试的各项功能。

2、支持被测试板卡的工作电压从1.2V到5V

3、提供低成本、便捷的JTAG应用的硬件板卡

4、使用计算机的25针并口

5、提供2x5的接头连接到被测试板卡

基本功能介绍

并口JTAG测试卡主要针对生产测试以及研发调试过程中，对速度要求不高的场合而开发的硬件测试卡。该板卡将主要针对JTAG.NET中的SX2000型号的测试驱动。

基本技术参数（仅供参考）

工作电压　　1.2V - 5V

工作电流　　< 15mA

驱动电流　　 约5mA

工作温度　　0 - 70℃

电缆长度　　< 1.5m *

供电方式　　被测板取电

TCK频率 　　200kHz~300kHz(不可调)

接口电平　　CMOS

外观与使用方法

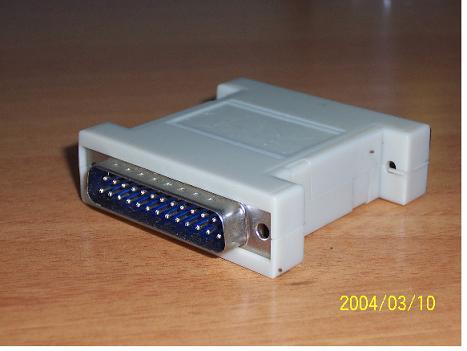

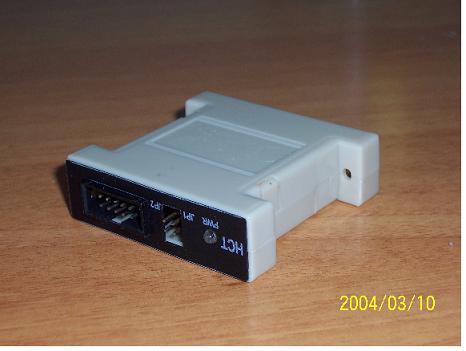

GPSM外观

GPSM的信号定义

10PIN接口插座和排线插头的引脚位置示意图

加载口引脚	JTAG模式	信号定义
1	TCK	边界扫描测试时钟
2	GND	与被测板的连接地
3	TDO	边界扫描的测试数据输出
4	VCC	边界扫描接口信号工作电源（用于提供接口信号电源）
5	TMS	边界扫描模式控制信号
6	-	接口悬空信号
7	TRST	边界扫描测试复位信号
8	Out1	测试输出控制信号(用于控制边界扫描芯片相关信号)
9	TDI	边界扫描测试数据输入信号
10	GND	与被测板的连接地
