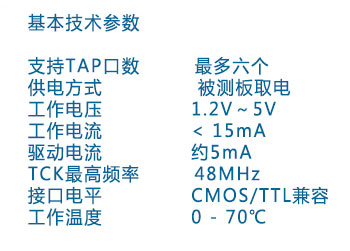

特性简介

1、最多支持将六个JTAG测试端口串成一条链，进行多链测试；

2、多个TAP可以最多工作在三种不同的电压；

3、支持多级串链，从而可以支持任意多个TAP测试口；

4、通过不同的跳线连接方式可以支持1～6个任意数量TAP口；

5、支持被测试板卡的工作电压从1.2V到5V；

6、提供2x5的接头连接到被测试板卡；

7、支持最高工作频率48MHz。

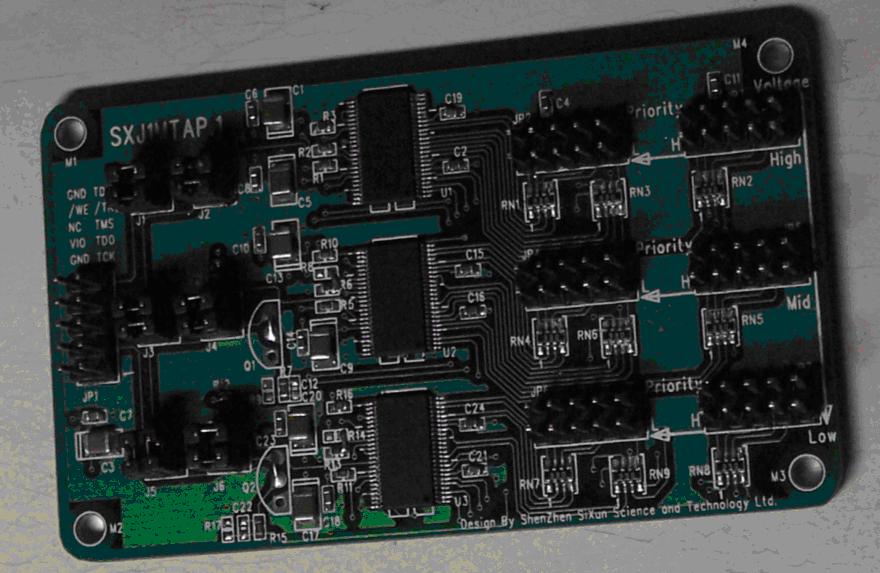

SXJ1MTAP－JTAG多电压接口卡外观

基本功能介绍

SXJ1MTAP－JTAG多电压接口卡是诚迅边界扫描科技有限公司开发的用于支持多链测试或加载的串链卡。

大多数的JTAG测试卡连接都是一个TAP口，如何使得单端口测试卡来支持多个TAP测试是一个普遍遇到的问题。多个TAP口的工作电压也可能不同，例如：一块板卡可能有三个TAP口，而这三个TAP分别工作在1.2V/2.5V/3.3V。SXJ1MTAP－JTAG多电压接口卡就是为了解决上述的问题而设计的一种支持多电压和串链功能的一种接口卡。该卡还支持多级连接，可以支持任意多个TAP测试口，从而使得您进行多个端口的测试和加载的相关活动更为简便。

输入输出引脚定义

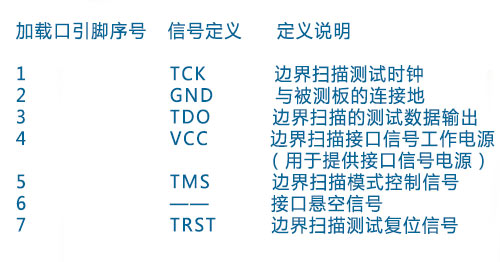

TAP的信号定义
10PIN接口插座和排线插头的引脚位置示意图
